乌海干式变压器高压绕组方式解析

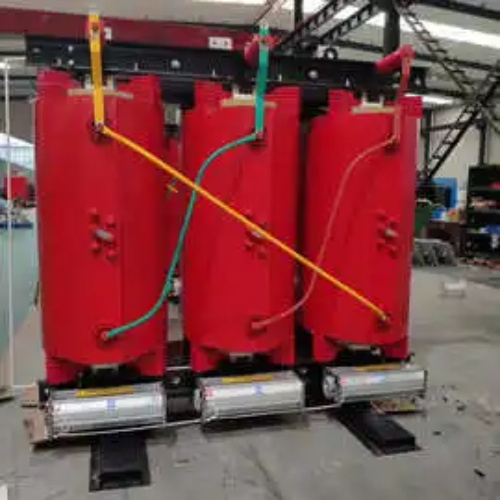

　　冲击电压发生器本体采用多级并联再串联的方法；用不同的接地方式或在非被试相串一小于500Ψ的电阻再接地；在试验回路中串联一电感电阻。在对我公司生产的整流乌海干式变压器进行雷电冲击耐压试验时，为了得到比较理想的试验波形，就采用上述方法进行了调试。以高压A相试验为例。试验时，冲击电压发生器本体接线4级串联输出，主电容为0.67μF；分压器4级测量分压比为1375；被试乌海干式变压器A相电压输入，非被试相接地；高压中性点接示伤电阻；低压侧所有出线头接地。A相试验时乌海干式变压器的无励磁分接开关置于Ⅰ位置，乌海干式变压器调压变及正、负移相主变同时耐受冲击波。

　　其正、负移相主变的电容对A相入口电容影响很大，对入波波头时间、波尾时间影响很大。B相试验时乌海干式变压器的无励磁分接开关置于Ⅱ位置，冲击波经调压变高压绕组后传输到调压变及正、负移相主变。正、负移相主变对B相或C相入波波头时间、波尾时间影响相对较小。大型整流乌海干式变压器在进行雷电冲击耐受试验时，通过上述方法基本上能够将波形调整到标准所要求的参数，但在试验时对于有载分接开关在1分接，无励磁分接开关也在Ⅰ位置，其冲击波入波相当于同时对三台乌海干式变压器入波，入口电容很大，波头时间会比标准要求的1.2±30%μs大。若要保证能在极限分接位置试验，且波尾时间能符合标准要求，在用其它方法仍无法缩短波头时间的情况下，则只有采取放宽波头时间才能满足标准要求。
